Product Butt Welding Fittings
Category ECC. Reducer
Name [ASTM UNS C70600] Butt Welding Type Con Reducer For Cu-Ni Pipe
Materials ASTM UNS C70600

Product Information

  • Unit : mm

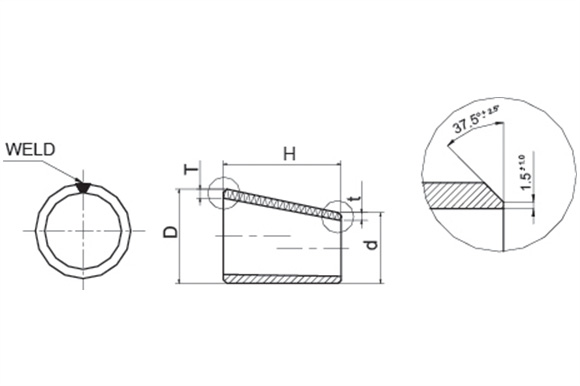

Pipe Dimension Remark
N/D D d T t H
S/10S S/40S S/10S S/40S
14"X8" 355.6 219.1 4.78 9.52 3.76 8.18 330 WELDED
14"X10" 355.6 273.0 4.78 9.52 4.19 9.27 330 WELDED
14"X12" 355.6 323.8 4.78 9.52 4.57 9.52 330 WELDED
16"X10" 406.4 273.0 4.78 9.52 4.19 9.27 356 WELDED
16"X12" 406.4 323.8 4.78 9.52 4.57 9.52 356 WELDED
16"X14" 406.4 355.6 4.78 9.52 4.78 9.52 356 WELDED
18"X12" 457.0 323.8 4.78 9.52 4.19 9.27 381 WELDED
18"X14" 457.0 355.6 4.78 9.52 4.57 9.52 381 WELDED
18"X16" 457.0 406.4 4.78 9.52 4.78 9.52 381 WELDED
20"X12" 508.0 323.8 5.54 9.52 4.19 9.52 508 WELDED
20"X14" 508.0 355.6 5.54 9.52 4.78 9.52 508 WELDED
20"X16" 508.0 406.4 5.54 9.52 4.78 9.52 508 WELDED
20"X18" 508.0 457.0 5.54 9.52 4.78 9.52 508 WELDED
24"X16" 610.0 406.4 6.35 9.52 4.78 9.52 508 WELDED
24"X18" 610.0 457.0 6.35 9.52 4.78 9.52 508 WELDED
24"X20" 610.0 508.0 6.35 9.52 5.54 9.52 508 WELDED
28"X18" 711.0 457.0 7.92 9.52 4.78 9.52 610 WELDED
28"X20" 711.0 508.0 7.92 9.52 5.54 9.52 610 WELDED
28"X24" 711.0 610.0 7.92 9.52 6.35 9.52 610 WELDED
*NOTE : 1. Dimension Per ASME B16.9
2. Process : Cold Forming
3. Heat Treatment : Annealing After Cold Forming
4. Temp & Hold Time : 750℃±50℃, 30Min / Inch(THK)
